罗定管式真空热压炉

一、管式真空热压炉是什么设备

材料实验室里常遇到这样的情况：某种新配方陶瓷或复合粉末在无压烧结下收缩大、气孔多，难以得到致密块体，而大吨位热压炉装料量远超单次实验需要，粉料昂贵时浪费明显。管式真空热压炉就是面向这类小尺寸、小批量热压需求设计的设备，它把加热腔体做成管状，在管轴方向引入一根可移动的加压推杆，推杆穿过端部密封结构进入腔体，把压力直接作用在管内的小模具上，使粉末在真空或保护气氛中同时完成受热与受压。

从构成看，它主要由管状炉体或水冷腔体、炉管、加热与保温组件、石墨模具与上下压头、穿过法兰的加压推杆、真空机组、气路以及温控与压力控制系统组成。与大型立式热压炉相比，它的模具直径和单次装粉量都更小，一次热压一块或几块试样；与单纯的管式烧结炉相比，它增加了轴向施压机构，制品在高温下持续受外力，致密化进程更快、烧结温度可以更低，这对晶粒要求细小的功能材料比较有利。

需要说明的是，管式真空热压炉与放电等离子烧结设备在外观上有相似之处，都采用小腔体配模具的结构，但本机型以电阻加热和恒载加压为主，设备构成与维护相对简单，适合长期重复的热压制度；若工艺需要脉冲电流直接作用于粉末，可在选型阶段提出，由工艺人员评估更合适的机型。

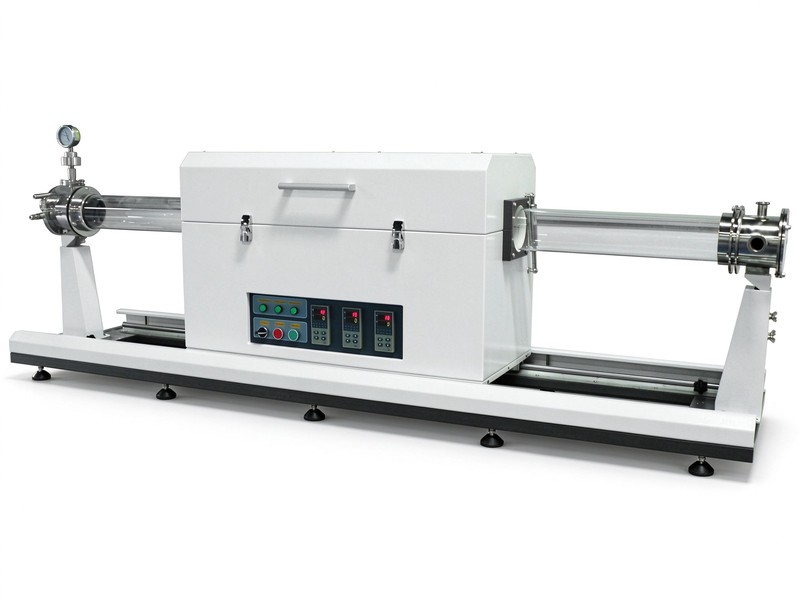

图：管式真空热压炉腔体与轴向加压结构示意

二、管状腔体里的热压动作如何实现

热压的核心在模具与推杆。粉料按配比称量后装入石墨模具，模套与上下压头之间留有压缩余量，模具随料舟或支架被送到炉管恒温区，其轴线与炉管方向一致。工艺开始后先抽真空并升温，粉末在高温下逐渐具备塑性流动能力，此时推杆以设定速率推进，压头把载荷传递给粉末，颗粒重新排列、破碎并靠拢，气孔沿模具间隙排出，坯体高度随压力增加而下降。

推杆与炉管之间的动密封是管式热压的关键结构。推杆既要能在真空状态下往复移动，又不能让空气漏入腔体，常见做法是在端部法兰上设置带密封圈的导向套，或采用波纹管结构把移动部件与真空区域隔开。导向套同时起到定心作用，避免压头偏斜造成模具受力不均；对需要记录压缩曲线的实验，推杆末端可接位移传感器，实时显示坯体收缩量，工艺人员据此判断致密化进入哪个阶段。

模具配置上，标准机型配高纯石墨模具，石墨在高温和真空下强度稳定、与多数陶瓷粉料不粘连，压头表面可垫石墨纸便于脱模；处理不宜接触碳的材料时，可改用硬质合金模具或在内壁加衬。模具尺寸按样品设计，常见压头直径在φ20至φ60mm之间，更大的试样可通过加大腔体与炉管实现，属于非标定制范围。

装粉环节影响成型质量。粉料可先经冷压预成型再入模，减少热压初期的沉降量，也可直接松装，靠振动使粉末填实模套；多层或复合样品按顺序加料，层间铺放均匀。压头与粉料之间垫石墨纸或隔离箔，既防止粘连，又便于压缩过程中气体排出。每次装粉高度结合预期收缩率估算，避免压实前已到行程下限。

温场需要定期标定。热压模具占据恒温区后，实际作用于粉末的温度与仪表显示值之间可能存在偏差，设备出厂时在空载和带模状态分别测温，给出修正参考；更换模具规格或加热元件后，建议复测恒温区，保证不同批次的热压温度口径一致。

三、温度、压力与真空的协同控制

热压工艺里温度、压力、真空度三者相互配合。低温段先把粉末吸附的气体和成型剂排出，此阶段不宜过早施压，否则气体被封在坯体内部；进入高温段后，材料屈服强度下降，再按阶梯或恒载方式加压，压力过大会把粉料从模具缝隙挤出，压力过小则致密化动力不足。温控仪表与压力控制系统按同一时间轴运行，升温速率、保压温度、保压时间、施压时机均可编程，配方确定后可重复调用。

真空配置按材料体系选择。标准方案由机械泵与扩散泵或分子泵组成，工作真空度可达5×10⁻³Pa量级，满足陶瓷、硬质材料的热压要求；对在真空下容易挥发成分的材料，可在抽到设定真空后充入高纯氩气保持微正压，用气氛分压抑制挥发。真空计、热偶与压力传感器的数据同步采集，实验结束后可导出完整曲线，便于在论文或工艺报告中说明热压制度。处理对气氛敏感的材料时，气路与分段排气的思路也可参考厂内真空热压炉的成熟配置。

冷却阶段同样受控。保压结束后，部分工艺要求带压冷却到一定温度再卸压，让坯体在受压状态下完成收缩定型，减少回弹与开裂；炉体通过保温层和水冷结构控制降温速率，避免模具内外温差过大。操作人员只需在装料、脱模环节介入，中间的升温、加压、保压、冷却由程序执行，真空机组在保温结束后按程序切换，批次之间的热压制度保持一致。

安全方面，设备设置超温、超压、断水、真空异常等联锁：温度超限自动停止加热，压力达到设定上限停止加载，冷却水流量不足时报警并限制升温，真空度未达到设定值时不进入下一步程序。热压高温段炉壳保持水冷，外露运动部件设防护，操作界面显示实时状态与报警信息，规程要求的泄压、降温步骤未完成时不能开门，保护人员与模具安全。

四、管式真空热压炉技术参数

注：参数可根据客户工艺需求做调整，支持非标定制。

五、适用材料、工件与行业

特种陶瓷试样：氮化硅、碳化硅、氧化锆、氧化铝及复合陶瓷片在热压下可获得较高致密度，配方筛选阶段用料少、出结果快，适合高校材料学院与企业研发中心做小试样制备。

功能材料与复合材料：热电材料、靶材坯料、金刚石复合片、陶瓷基复合材料小块在真空热压下结合紧密，轴向加压有利于形成取向组织；扩散焊类工件如异种金属薄片、晶圆与衬底键合，也可在管内通过压头加压完成连接。

粉末冶金与硬质材料：硬质合金小样、金属陶瓷、难熔金属制品在真空下热压，可避免氧化和气氛污染，模具小、切换快，适合多牌号轮番试验。

更多真空与管式热工设备可查看高真空气氛管式炉，按材料与样品尺寸选型。

六、采购与工艺答疑

Q1：管式真空热压炉和立式热压炉怎么选？

样品尺寸小、批量小、配方频繁切换，选管式炉，模具小、用料省、调试快；需要大尺寸制品或单炉多件批量生产，选立式或大吨位热压炉。可先在管式炉上做工艺验证再放大。

Q2：热压时压力多大合适？

与材料种类、温度和模具尺寸相关，通常按样品面积折算压强。陶瓷材料在高温段施加恒定压强并观察收缩曲线，具体数值以打样结果为准，控制系统支持分段设压。

Q3：真空度能到多少？

机械泵配扩散泵或分子泵时工作真空度可达5×10⁻³Pa量级；只配机械泵适用于要求较低的工艺。可按材料对氧和残余气体的敏感程度选配置。

Q4：石墨模具能用多久，可以自备吗？

石墨模具属于易损件，寿命与温度、压力及脱模方式有关，正常使用可完成多炉次。客户可按图自备，也可由我们按样品尺寸配套，压头与模套分开供应。

Q5：可以充氩气热压吗？

可以。对真空下易挥发的材料，抽真空后充入高纯氩气保持微正压，气路配质量流量计与压力控制，按工艺选择真空热压或气氛热压模式。

Q6：热压温度和无压烧结相比能低多少？

热压提供外加致密化动力，达到相近致密度时保温温度通常可降低、保温时间可缩短，具体幅度因材料而异，需要通过对比试验确定。

Q7：支持来料打样吗？

支持。客户寄来粉料并说明目标尺寸与指标，我们按拟定制度热压试样，反馈致密度、收缩率与外观情况，确认窗口后再报价。

Q8：设备占地和安装条件有哪些？

整机含炉体、控制柜、真空机组与加压驱动，占地在方案图中标注；现场需配380V电源、冷却水、压缩空气（部分机型）与平整地面，就位后接电接水即可调试。

Q9：压头偏斜或模具粘连怎么处理？

导向套与推杆定心设计可减少偏斜，装模时保持压头清洁并垫石墨纸；若出现粘连，降温后拆模清理，操作规程与常见问题处理随设备提供。

Q10：温度、压力数据能导出吗？

可以。温控仪表与压力、位移信号同步记录，支持导出曲线与数据表，便于实验报告留存和工艺追溯，通讯接口按配置提供。

Q11：交货周期多长？

标准规格约40至60个工作日，非标腔体、加大压力或增加气路按复杂程度顺延，方案确认后排产，制造进度可反馈。

Q12：售后和培训怎么安排？

负责安装调试、烘炉与首炉工艺配合，对操作和维护人员进行热压制度、密封维护、报警处理培训，质保期内响应问题，易损件按清单供应。

本页产品参数为典型配置，实际以出厂实测数据与签订的技术协议为准。

东莞市志远工业设备有限公司专注真空热工设备制造，可为客户提供管式真空热压炉工艺试验、设计制造、安装调试与操作培训服务，欢迎来厂考察、来料打样。
