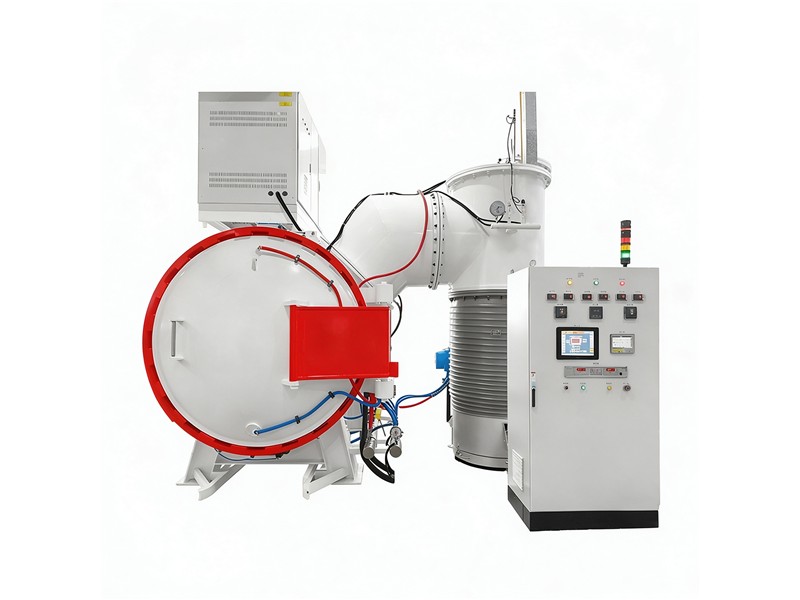

热壁式真空钎焊炉：炉膛用耐火材料砌筑、炉壁蓄热保温，常用温度600-1000℃、最高温度1150℃、极限真空度≤6.7×10⁻²Pa、控温精度±2℃、温场均匀性±5℃、装炉量80-600kg，炉膛尺寸按工件非标设计，结构简单、温场稳定、维护方便，随炉慢冷、中低温段运行能耗相对省，适合中小型工件与中低温钎焊，炉体投入门槛低，适配通用制造、五金加工、中小批量生产等行业，支持来料打样、非标定制与报价方案。
热壁式真空钎焊炉：炉膛用耐火材料砌筑、炉壁蓄热保温，温场均匀性±5℃，结构简单、温场稳定、维护方便，适合中小型工件与中低温钎焊，炉体投入门槛低，适配通用制造、五金加工、中小批量生产等行业，支持来料打样、非标定制与报价方案。
热壁式真空钎焊炉是炉壁用耐火材料砌筑的真空钎焊炉型。所谓"热壁"，指炉膛内壁本身就是发热与蓄热的结构，耐火砖或耐火纤维砌成炉衬，发热元件埋在或贴在炉衬里，炉壁既发热又保温。工件放在炉膛中央，被四周蓄热的炉壁包围加热。它和"冷壁式"靠金属炉壳水冷、内部装独立隔热屏的做法相反，热壁炉壁本身就热。
热壁炉的特点是结构简单、温场稳定。炉衬蓄热大，一旦热透，炉膛温度波动小，像一个保温好的大烘箱。它的局限是炉壁不能做得特别大，温度上限受耐火材料限制，更适合中小型工件、中低温区间。它投入门槛低、维护方便，是中小批量、中低温钎焊常用的入门炉型，和冷壁炉按温度与工件大小互补。
耐火炉衬蓄热大，热透后炉膛温度波动小，像保温好的烘箱，温度稳定。
发热元件埋炉衬里，结构不复杂，故障率低，维护方便。
相比冷壁炉，热壁炉材料与制造成本低，适合预算有限、中小批量的客户。
中小型工件放炉膛中央被蓄热炉壁包围加热，温场均匀，小件钎焊质量稳。
600-1000℃中低温段热壁炉够用，运行能耗相对省，性价比高。
热壁式钎焊按"工件装入炉膛—关门抽真空—升温保温—冷却—出料"完成。工件放在炉膛中央料架上，四周被耐火炉衬包围。先抽真空到规定真空度，发热元件升温，蓄热的炉壁把炉膛均匀加热。
因为炉衬蓄热大，升温前期炉衬吸热、后期稳定放热，温度曲线要把这段蓄热过程考虑进去。保温段炉衬已热透，炉膛温度均匀稳定，钎料在此区间润湿填缝。在真空钎焊炉型里，真空钎焊炉的热壁结构是中低温中小件的经济选择，选型先按温度与工件大小定炉衬规格。
热壁炉的发热与温场靠炉衬分层布置。发热元件沿炉膛四周均匀分布，炉衬厚度兼顾保温与蓄热。控温热电偶放在炉膛工作区，按炉衬蓄热特性设定升温速率，避免前期升温过急导致炉衬温度不均。
热壁炉维护重点在炉衬与发热元件。耐火炉衬长期高温会老化、开裂，发热元件会烧断，定期检查更换。炉衬蓄热大，冷却也慢，单炉节拍比冷壁炉长一些。这些特性决定了它适合不急节拍、中低温中小件的生产节奏。
热壁炉的升温曲线要按炉衬蓄热特性来定。刚开机时炉衬是冷的，先把大量热量储到炉衬里炉膛才热得起来；如果按热透后的速率直接升温，前段炉膛温度上不去。所以热壁炉第一次升温要慢、要充分，把炉衬烘透；正式生产时炉膛保持温热，升温就稳了。我们出厂前会把烘炉程序与生产曲线分开存好，客户按说明书先烘炉再生产，避免一上来就急升温导致炉衬开裂或温场不均。
热壁炉的成本优势在长期使用中也体现出来。它没有水冷炉壳与金属隔热屏那套昂贵部件，发热元件与炉衬的更换成本低，中小批量客户用起来负担小。但它做不到高温和高真空，所以定位要清楚：如果客户现在产品是中低温中小件，将来短期内也不打算上高温大件，选热壁炉就很划算；如果工艺方向迟早要往高温合金或真空电子件走，那就一步到位上冷壁炉。方案阶段我们会把客户现在和未来两三年的工艺方向一起问清楚，避免选错炉型后面被动。
| 参数项 | 参考值 | 说明 |
|---|---|---|
| 炉型 | 热壁耐火炉衬 | 炉壁蓄热保温 |
| 常用温度 | 600-1000℃ | 中低温为主 |
| 最高温度 | 1150℃ | 受炉衬限制 |
| 极限真空度 | ≤6.7×10⁻² Pa | 常规真空 |
| 控温精度 | ±2℃ | 保温段 |
| 温场均匀性 | ±5℃ | 炉膛中部 |
| 炉衬材料 | 耐火砖/纤维 | 蓄热保温 |
| 发热元件 | 埋置式 | 炉衬里 |
| 冷却方式 | 随炉冷 | 炉衬慢冷 |
| 适用工件 | 中小型 | 炉膛中央 |
| 参数/型号 | Y-RB-2 | Y-RB-3 | Y-RB-4 | Y-RB-5 | Y-RB-6 |
|---|---|---|---|---|---|
| 炉膛 W×H×L (mm) | 200×200×300 | 300×300×400 | 400×300×500 | 500×400×600 | 600×500×800 |
| 装载重量 (Kg) | 80 | 150 | 250 | 400 | 600 |
| 加热功率 (Kw) | 25 | 40 | 60 | 90 | 130 |
| 最高温度 (℃) | 1150 | 1150 | 1150 | 1150 | 1150 |
| 极限真空度 (Pa) | ≤6.7×10⁻² | ||||
| 温区数 (区) | 2 | 2 | 3 | 3 | 4 |
| 炉衬 | 耐火砖/纤维 | ||||
注：参数可根据客户工艺需求做调整，支持非标定制。
热壁炉的保温靠耐火炉衬本身。炉衬用耐火砖或耐火纤维砌筑，发热元件埋置在炉衬里，炉壁既发热又蓄热。炉衬厚度兼顾保温与蓄热：太薄保温不够、炉壁散热快，太厚炉膛有效容积被占。蓄热大的炉衬一旦热透，炉膛像保温好的烘箱，温度波动小，保温段钎料润湿填缝稳定。
温度均匀性靠炉衬分层与热电偶布置。发热元件沿炉膛四周均匀分布，控温热电偶放在炉膛工作区中部，按炉衬蓄热特性设定升温速率。刚开机时炉衬是冷的，前期要烘炉慢升温把热量储进炉衬；正式生产炉膛保持温热，曲线才稳。出厂前把烘炉程序与生产曲线分开存好，客户先烘炉再生产。
炉衬长期高温会老化开裂，发热元件会烧断，维护重点是定期检查更换。炉衬蓄热大、冷却也慢，单炉节拍比冷壁炉长，适合不急节奏的中低温中小件生产。
中小型结构件：中小型金属结构件热壁炉钎焊，温场稳定，适合通用制造。
五金与小件：五金件、小连接件热壁炉钎焊，中小件质量稳，适合五金加工。
中低温钎焊件：银基、铜基钎料中低温钎焊件热壁炉做，性价比高。
小批量试制：小批量试制件热壁炉打样，设备投入低，适合起步。
通用机械构件：通用机械小构件热壁炉钎焊，结构简单维护方便。
教学与实验：院校与企业实验室热壁炉教学实验，操作直观，适合培训。
标准件小批量：标准紧固件与小连接件小批量热壁炉钎焊，性价比高。
低碳钢小构件：低碳钢小件热壁炉钎焊，炉温温和，适合普通钢件连接。
更多热工设备可查看真空热处理产品中心，按温度与工件大小选型。
Q1：热壁和冷壁怎么选？
中低温中小件选热壁，高温大件选冷壁。按温度与工件大小定，两者互补。
Q2：热壁炉为什么温场稳？
耐火炉衬蓄热大，热透后温度波动小，像保温好的烘箱。
Q3：最高温度为什么不高？
受耐火炉衬材料限制，热壁炉更适合中低温，高温大件用冷壁。
Q4：冷却为什么慢？
炉衬蓄热大，散热慢，单炉节拍比冷壁炉长，适合不急节奏。
Q5：炉衬多久换一次？
按老化与开裂情况检查更换，发热元件烧断及时换，维护成本低。
Q6：适合多大工件？
中小型工件放炉膛中央，大件或长件用冷壁或立式更合适。
Q7：支持打样吗？
支持。客户寄来中小件，按中低温曲线试焊回寄，确认后报方案。打样会把烘炉与生产曲线一并固化。
Q8：热壁炉报价高在哪？
炉衬与发热元件为主，比冷壁炉便宜，适合预算有限的客户。
Q9：标准交期多久？
标准型约30-45个工作日，非标炉膛按复杂度顺延。
Q10：现场要求？
需电源、冷却水与压缩空气，中小炉型占地小，靠近清洗工序。
Q11：日常怎么维护？
定期查炉衬与发热元件，按老化更换，清炉检查。烘炉程序按季度复核，保持温场稳定。
Q12：售后怎么安排？
到厂安装培训操作与烘炉程序，质保期内远程或上门响应，定期校验温场，提供炉衬更换计划。
Q13：能上高温吗？
不建议，热壁炉定位中低温，高温需求选冷壁炉。
东莞市志远工业设备有限公司提供热壁式真空钎焊炉设计制造与中低温中小件钎焊服务，承接五金与小结构件来料打样及非标定制，可配合烘炉程序与温场调试，欢迎通用制造与中小批量生产企业来厂实地考察交流。
