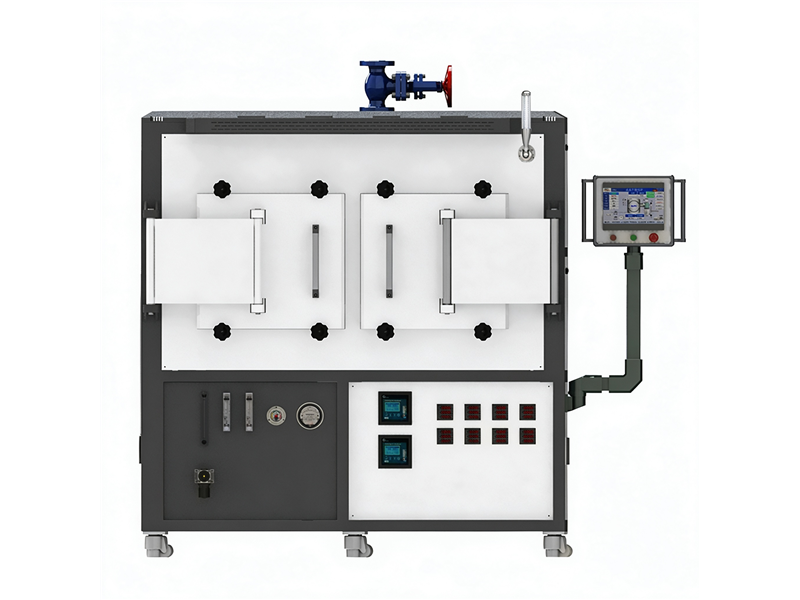

钛制品结晶真空炉：面向多品类钛制品的通用型真空结晶处理设备，可在真空环境下完成钛制品的再结晶处理、表面结晶装饰处理及退火处理，兼顾功能性与装饰性需求，最高温度1050℃、常用结晶温度750-950℃、极限真空度≤5×10⁻²Pa、控温精度±1℃、温度均匀性±5℃，设备适应性好、一炉多用，适用于钛杯壶、钛餐具、钛结构件等多种工件，支持来料打样验证、非标定制与工艺调试。
钛制品结晶真空炉是面向成批钛制品、以批次一致性为核心目标的真空结晶处理设备。它处理的不是单件试样，而是装在工件筐里整批进炉的钛杯壶、钛餐具、钛结构件：在真空环境下按统一温升曲线加热保温，让整炉工件的组织结晶程度收敛到同一个水平。对钛制品生产厂家来说，这类炉子的价值在于"一炉几百件，件件对得上样品"。
和做试样的小型结晶炉不同，钛制品结晶真空炉的设计起点是装载量与装载均匀性。炉膛做大、温场做匀、料架按工件形状分层，保证炉心与炉边、上层与下层工件受热一致。批量生产最怕的不是单件效果差，而是同一炉里色泽、纹理、变形程度参差不齐，挑拣返工把利润吃掉。这类设备就是冲着把批次良率做稳来的。
炉膛按杯壶、餐具类工件的常用尺寸放大，配多层工件筐，大装炉量下单炉可装数百件。厂家排产时，同样的结晶工艺摊到大批量上，单件处理成本明显下降，走量的钛制品订单在这类炉子上算账更划算。
多点测温加分区加热，把工作区温差控制在±5℃以内。装炉量大时，炉心与炉边温差容易拉大，工件结晶程度随之分层；均匀温场让筐内上下层工件出炉状态接近，质检抽检合格率稳定。
工件筐按常用杯型、盘型设计层距与定位槽，工人按规程摆放即可，不用每炉重新比划位置。装炉时间短，炉子周转快，日炉次和日产能都能提上来，交货节奏不被动。
整批工艺曲线存在设备里，装炉到位后一键启动。车间换班、换人操作，出来的批次都按同一条曲线走，不依赖老师傅现场调机，质量追溯有据可查，新员工也能顶班。
真空加热配合可控冷却，让整批工件缓慢均匀降温，减少因局部热应力造成的翘曲、缩口。厂家后续校形、修整的工时跟着降，成品一次通过率提高。
每炉温度曲线、真空记录自动留存，可按批次号调档。客户投诉或来料追溯时，能调出对应炉次的工艺记录，责任界定清楚，与上下游的沟通成本下降。
整批处理从装料开始：工件按统一朝向摆进工件筐，层与层之间留出受热间隙，筐体推入炉膛就位。装炉方式经过标准化设计，避免工件互相遮挡造成受热不均。这一步看似简单，实际直接决定整炉均匀性的下限。
抽真空阶段：关闭炉门后机组逐级抽气，把炉内空气与水汽抽到工艺真空度。钛在高温下对氧、氮敏感，真空没到位不启动加热，这是保护整批工件表面质量的前提，也防止工件在升温途中被气氛氧化发灰。
升温与结晶保温：按程序分段升温到结晶温度区间并保温。多点热电偶实时反馈炉膛各位置温度，温控系统动态调节各区加热功率，让整炉工件在同一温度水平下完成组织结晶。保温时间一到，结晶程度即收敛定型。
冷却出炉：按设定速率充氩缓冷或随炉冷却，把结晶状态固定下来。冷却均匀与否直接关系批次变形程度。整套流程的设备选型、炉体规格与配套方案，可在产品中心按钛制品产能需求查阅对比。
| 参数项 | ZY-ZP-450 | ZY-ZP-650 | ZY-ZP-900 |
|---|---|---|---|
| 有效工作区（mm） | 450×450×600 | 650×650×800 | 900×900×1200 |
| 工件筐尺寸（mm） | 400×400×550 | 600×600×750 | 850×850×1100 |
| 装载量（kg/炉） | 80 | 200 | 450 |
| 钛杯类单件容量 | 约200件/炉 | 约500件/炉 | 约1200件/炉 |
| 最高温度 | 1050℃ | 1050℃ | 1050℃ |
| 常用结晶温度 | 750-950℃ | 750-950℃ | 750-950℃ |
| 批次均匀性指标 | 同炉工件温差±5℃，结晶程度离散≤5%，抽检合格率≥95% | ||
| 控温精度 | ±1℃ | ±1℃ | ±1℃ |
| 极限真空度 | ≤5×10⁻² Pa | ≤5×10⁻² Pa | ≤5×10⁻² Pa |
| 升温速率 | 5-15℃/min | 5-15℃/min | 5-15℃/min |
| 冷却方式 | 充氩缓冷 | 充氩缓冷/随炉冷 | 充氩缓冷/随炉冷 |
| 加热功率 | 30kW | 60kW | 110kW |
| 参数/型号 | ZY-533 | ZY-644 | ZY-755 | ZY-966 | ZY-1288 | ZY-1588 | ZY-1611 | ZY-2488 |
|---|---|---|---|---|---|---|---|---|
| 有效热区 W×H×L (mm) | 300×300×500 | 400×400×600 | 500×500×700 | 600×600×900 | 800×800×1200 | 800×800×1500 | 1000×1000×1600 | 800×800×2400 |
| 装载重量 (Kg) | 150 | 250 | 400 | 600 | 1200 | 1500 | 1800 | 2500 |
| 加热功率 (Kw) | 50 | 60 | 90 | 150 | 240 | 280 | 300 | 330 |
| 最高温度 (℃) | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350 | 1300 | 1350 |
| 温度均匀性 (℃) | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 真空度 (Pa) | 4×10⁻³ / 6×10⁻⁴ | 4×10⁻³ / 6×10⁻⁴ | 4×10⁻³ / 6×10⁻⁴ | 4×10⁻³ / 6×10⁻⁴ | 4×10⁻³ / 6×10⁻⁴ | 6.7×10⁻⁴ | 6.7×10⁻⁴ | 6.7×10⁻⁴ |
| 压升率 (Pa/h) | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.62 | ≤0.62 |
| 气冷压力 (bar) | 2 / 6 / 10 | 2 / 6 / 10 | 2 / 6 / 10 | 2 / 6 / 10 | 2 / 6 / 10 | 2 | 2 | 2 |
注：参数可根据客户工艺需求做调整，支持非标定制。
注：参数可根据客户工艺需求调整，支持来料打样验证。
钛保温杯与钛壶：成批杯壶装筐进炉，结晶处理后表面纹理与色泽统一，单炉数百件的装载量直接匹配杯壶厂流水线节拍，补单翻单颜色不跑偏。
钛餐具系列：钛碗、钛盘、钛勺批量结晶处理，整批手感与外观一致，减少人工挑拣，适合餐具品牌给商超与电商渠道稳定供货。
钛结构件与管件接头：小型钛结构件、法兰、管件成批去应力与结晶，均匀降温控制变形，后续装配尺寸更稳，减少机加工余量。
钛户外与露营器具：露营钛锅、钛杯批量处理，批次一致让品牌方线上线下铺货色差小，退换率下降，库存周转更顺。
钛医疗与配件小件：要求表面洁净、组织均匀的钛小件，真空环境批量处理不氧化，兼顾批量一致性与表面洁净度，适合配件类订单。
对纯度与气氛控制有更高要求的工件，可了解真空钛结晶炉的高真空配置方案，按工件等级选配炉型。
Q1：一炉大概能装多少件钛杯？
按杯体尺寸与工件筐层数估算，ZY-ZP-650型单炉可装约500件，更大型号可达千件以上，实际装载量按工件形态与料架设计核定。
Q2：怎么保证同一炉里每件效果都一致？
靠三点：标准化装筐保证受热间隙、多点控温把炉膛温差压到±5℃、统一程序曲线。整批结晶程度离散可控制在5%以内，抽检合格率稳定在九成五以上。
Q3：装炉量做大了，炉心和炉边会不会不一样？
这是大炉膛的固有难点，设备用分区加热与多点热电偶动态平衡来抵消热损失差异。正式投产前会用随炉试样验证各位置效果，合格后再批量。
Q4：批次良率一般能做到多少？
配方与装炉规范固化后，常规钛杯壶、餐具类工件一次合格率可稳定在95%以上，主要不良来自装炉遮挡与前处理不到位，规范操作后可进一步提高。
Q5：冷却过程会不会让整批工件变形？
充氩缓冷或随炉冷却让工件均匀降温，热应力分散，翘曲与缩口明显少于快速冷却。结构件类工件可按后续校形余量调整冷却速率。
Q6：想按自己的杯型配工件筐，可以定制吗？
可以。炉膛尺寸、工件筐层距、定位方式均按客户工件图纸设计，打样阶段一并验证装炉密度与均匀性。
Q7：这类炉子的投资怎么核算？
按有效工作区、装载量、真空机组与料架方案分档报价，常规档与大一档配置的价差主要来自炉膛与功率，可提供两档参考。
Q8：交货周期多长？
标准型号约30-45个工作日，非标炉膛与定制料架视复杂度顺延，以技术协议约定为准。
Q9：支持先寄件试炉吗？
支持。客户寄批量工件，我们按目标工艺曲线试烧一炉，回寄并附批次均匀性数据，达标后再推进设备方案。
Q10：单炉处理节拍多少？
含装炉、抽真空、升温保温、冷却，单炉约3-4.5小时，装载量大的型号周期略长，日炉次按产能规划排。
Q11：车间操作人员需要专门培训吗？
到厂安装时我方做操作培训，程序固化后按规程装筐、启动即可，日常操作不依赖工艺经验。
Q12：售后与质保怎么落实？
质保期内对温控、真空、加热系统故障提供响应，批次工艺问题可远程协助调参，必要时上门。
东莞市志远工业设备有限公司专注真空热工设备研发制造，可为钛制品批量生产客户提供结晶工艺试验、设备定制、安装调试与操作培训服务，欢迎来厂考察、来料打样。
