液冷板的结构说穿了不复杂——基板铣出流道，盖上盖板，中间夹一层翅片或针焊片，整体焊成一个密封的水冷腔体。但真正难做的地方在于：焊缝藏在板子内部，看不见摸不着，一旦有虚焊或微漏，整板流道就会出问题。
真空钎焊的逻辑是母材不熔化，只熔化钎料。把组件抽真空后升温到580～610℃左右，预置在焊缝间隙里的铝基钎料（比如4004、4343复合焊片）熔化，靠毛细作用自动流进每一条细微缝隙，冷却后形成冶金结合。全程不用焊剂，也就没有焊剂残留堵流道的麻烦。
这里面有几个核心变量直接决定焊合率：
温度窗口：钎料熔点大概在577℃左右，钎焊温度要比熔点高20～30℃才有足够流动性，但太高又会过烧母材
真空度：铝表面那层致密氧化膜是钎焊的大敌，真空度不够，氧化膜去不掉，钎料根本铺不开
装配间隙：毛细作用对间隙极其敏感，间隙太大钎料留不住，太小钎料进不去
升降温速率：冷板又薄又大，升温快了翘曲，降温快了开裂
很多人以为真空钎焊的真空度就是越高越好，其实不是。铝合金真空钎焊有两个阶段对真空度的要求不一样：
| 阶段 | 真空度要求 | 作用 |
|---|---|---|
| 抽真空阶段 | ≤5×10⁻² Pa | 快速排净炉内空气和水分，降低氧分压 |
| 升温预热阶段 | 维持10⁻²～10⁻¹ Pa | 配合析出气体，让坯料内部挥发物充分排出 |
| 钎焊保温阶段 | 10⁻¹～1 Pa量级 | 此时需要一定气压帮助镁蒸气破除氧化膜 |
这里有个容易踩的坑：铝合金表面的Al₂O₃氧化膜非常稳定，单纯靠真空热分解很难去除。行业内通用的做法是在钎料中加入镁（Mg）元素，镁蒸气在高温下与氧反应，间接还原氧化膜。如果真空度拉得太高，镁蒸气直接被抽走了，反而起不到破膜作用。
所以做铝冷板钎焊的炉子，真空系统不是一味追求极限真空，而是要能精准控制不同阶段的真空区间，该抽的时候抽得快，该保的时候稳得住。
液冷板尺寸普遍偏大（服务器冷板动辄300×400mm以上），直接从室温升到钎焊温度，板子上下温差大，很容易出现局部过烧、局部未熔的情况。成熟的工艺曲线一般分三段：
低温段（室温～350℃）：升温速率控制在8～12℃/min，这个阶段主要是排湿和除气，太快容易造成工件表面挥发物暴沸
中温段（350～520℃）：升温速率放缓到5～8℃/min，让工件内外温度逐步趋同，同时给镁蒸气留出破膜时间
钎焊段（520～595℃）：升温速率降到3～5℃/min，接近钎料熔点时要稳，避免温度过冲导致母材过烧
保温时间也不是越长越好。常规铝合金冷板在钎焊温度下保温15～25分钟就足够钎料润湿铺展了，保温太久反而会让钎料过度扩散，焊缝强度下降。
毛细填缝有个经验值：铝钎焊的最佳装配间隙在0.03～0.10mm之间，常用工装压紧后控制在0.05mm左右。
间隙控制靠工装。石墨工装因为耐高温、不粘焊料，是冷板钎焊的标配。但要注意：铝在580℃左右已经很软了，工装压力太大板子会压变形，压力太小间隙又压不住。石墨压块的重量和分布要经过计算，保证整个板面受力均匀。

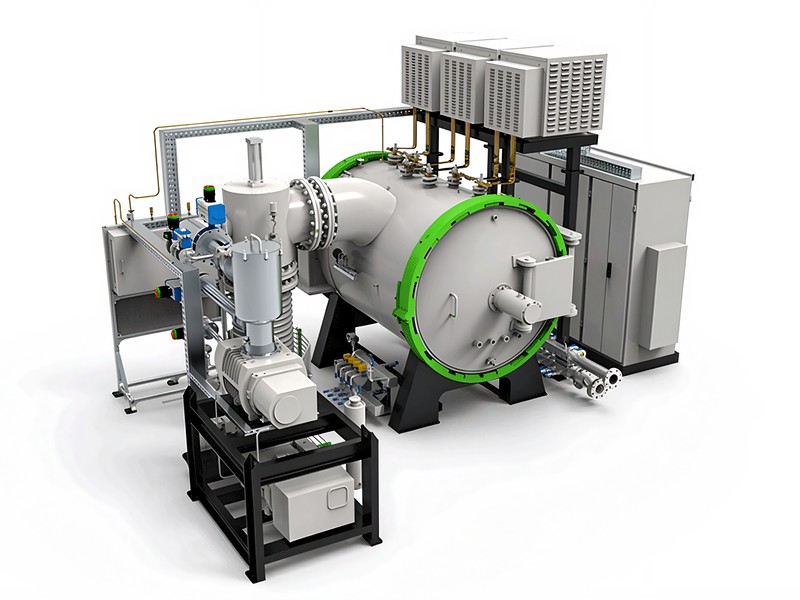

工艺参数调好了，能不能稳定重复出来，靠的是炉子本身的硬件能力。做液冷钎焊的炉子，有几个硬指标不能含糊：
炉膛至少要分上、中、下三区独立控温，每区配热电偶独立反馈。控制器用串级PID，主回路控炉温，副回路控工件温度，升温过程自动调节功率输出，避免温度过冲。温场均匀性做到±5℃以内，大尺寸冷板才能整板焊透。
做铝冷板钎焊，单靠机械泵粗抽不够用。一般配置是：
前级：旋片泵 + 罗茨泵，负责粗抽和维持低真空
高真空：扩散泵或分子泵，负责精抽到10⁻² Pa量级
充气回路：钎焊结束后充高纯氮气或氩气，配合快速冷却
炉体密封也很关键。大尺寸炉门用橡胶密封圈的话，高温段容易漏，所以做高温钎焊的炉子一般用金属密封圈，或者水冷法兰结构把密封件温度压下来。
钎焊结束后不能直接开炉门。高温铝件接触空气会立刻氧化变色，而且板子骤冷会翘曲。标准做法是：先随炉真空缓冷到400℃左右，再充入高纯气体进行气冷，通过换热器把气体循环冷却，缩短整炉周期。
做液冷板钎焊，最头疼的就是焊合率不稳定。遇到问题可以按这个顺序排查：
虚焊/未熔合：先查温度够不够（热电偶有没有漂移），再查真空度（氧化膜有没有破除），最后查间隙（工装压力够不够）
焊缝空洞/气孔：多半是预热阶段除气不充分，工件里的油污、水分在高温下释放出来，滞留在焊缝里。延长中温段保温时间试试
板子翘曲变形：升降温速率太快，或者工装压力不均匀。检查冷却阶段有没有过快充气
氦检漏不合格：微漏点通常在流道边角位置，这些地方钎料流动性差。检查工装定位间隙，必要时在边角补加钎料
液冷板真空钎焊看起来就是"升温熔化焊料再冷却"这么简单，但真正做量产就知道，温度、真空、间隙、升降温速率，每一个参数差一点，结果就差很多。设备是基础，工艺是关键，两者匹配好了，焊合率才能从"偶尔合格"变成"批量稳定"。
东莞志远工业设备做液冷钎焊炉，本身就是从工艺角度倒推设备设计——知道冷板焊合率卡在哪几个点上，对应的控温精度、真空区间、冷却方式就往那个方向配。支持来料打样，先在炉上试出合格工艺，再谈设备交付，客户上手快，踩坑少。
Q1：铝合金液冷板真空钎焊的标准温度是多少？
常规3系铝合金搭配4004/4343复合钎料，工件实际温度稳定在590～600℃区间，保温15～25分钟。具体数值要根据板子尺寸、钎料厚度和炉温均匀性微调。
Q2：真空钎焊为什么不用焊剂？
焊剂虽然能去除氧化膜，但焊后残留会腐蚀焊缝，而且堵流道——液冷板内部流道本来就窄，一点点残留就可能造成堵塞。真空环境下配合镁蒸气破膜，不用焊剂也能得到干净致密的焊缝。
Q3：液冷板钎焊后变形怎么处理？
焊前通过工装压紧控制初始间隙，焊中通过分段升降温减少热应力，焊后如果还有平面度偏差，可以在压机上做冷校平。严重变形的板子一般是升降温速率没控好，要回头调工艺曲线。
Q4：铜质液冷板也能用真空钎焊炉焊吗？
可以。铜的真空钎焊温度一般在1000℃以上，用紫铜钎料或银基钎料。设备要选最高温覆盖到1200℃以上的型号，石墨加热元件适配高温工况。
